Автор Сообщение Не в сети

 Заголовок сообщения: Регулятор тока для лабораторного источника питания

СообщениеДобавлено: Вс май 03, 2009 07:28:54  Первый раз сказал Мяу!
Зарегистрирован: Вс фев 01, 2009 10:48:11
Сообщений: 22
Рейтинг сообщения: 0

Здравствуйте уважаемые пользователи сайта у меня такая задача
сделать лабораторный блок питания. Сделал и разработал почти всё.
Нужно сделать регулятор тока
тех.параметры регулятора:
1 - макс.регулируемый ток 5А
2 - регулировка переменным резистором
3 - как можно меньший размер деталей
дополнительно (опционально):
1 - индикатор перегрузки
2 - система отключения при перегрузке
Поможете разработать я сделаю полностью весь блок и выложу как статью на сайте!
Внизу фото регулятора напряжения

Вложения: [126.98 KiB]
Скачиваний: 2690
 Профиль WWW



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 07:57:33  Друг Кота Аватар пользователя
Карма: 96
Зарегистрирован: Пт янв 23, 2009 20:20:05
Сообщений: 23887
Откуда: Арья
Рейтинг сообщения: 1
Медали: 1
Получил миской по аватаре (1)

Толку от этой картинки... Лучше бы схему нарисовал...

 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:13:56  Первый раз сказал Мяу!
Зарегистрирован: Вс фев 01, 2009 10:48:11
Сообщений: 22
Рейтинг сообщения: -1

As писал(а):

Толку от этой картинки... Лучше бы схему нарисовал...

Да и от вашего комментария тоже толку мало!  Профиль WWW




Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:29:21  Модератор Аватар пользователя
Карма: 98
Зарегистрирован: Пт апр 28, 2006 16:26:07
Сообщений: 10470
Откуда: Россия.
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)

Сами хоть чего смотрели? Схем же полно. Вот например автономные узлы защиты.Принцип везде один. Падение напряжения на низкоомном резисторе включённом последовательно с нагрузкой.

 Профиль WWW




Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:31:18  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0

Этот на 723 и с мощным выходом

Вложения: [23.04 KiB]
Скачиваний: 2944
 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:35:27  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0

Этот до 50 вольт..

Вложения: [22.98 KiB]
Скачиваний: 1943
[13.34 KiB]
Скачиваний: 1325
 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:39:30  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0 Этот на рассыпухе, но у него не очень хорошая температурная стабильность, хотя, если заменить Т3 на более мощный, начинает работать нормально. Но нет индикации....
Есть ещё его "собрат", но схема получается сложнее...! :)Вложения: [94.3 KiB]
Скачиваний: 3125
[190.44 KiB]
Скачиваний: 6158
 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:49:21  Первый раз сказал Мяу!
Зарегистрирован: Вс фев 01, 2009 10:48:11
Сообщений: 22
Рейтинг сообщения: 0

Нужно сделать регулятор токаа не напряжения!!! Хотя схемы не плохие, но к сожалению грамоздкие такие схемы делаются на одной микросхеме в корпусе PENTAWATT

 Профиль WWW



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:56:08  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 1 Однако в начале Вы писали, что делаете Лабораторный блок питания, а не регулируемый источник тока... .
В этом режиме можете использовать любую из предложенных схем - выставляйте то напряжение, которое Вам необходимо, и регулируйте свой ток сколько хотите...! :)
Ещё одна схема, правда без триггерной защиты, но с индикацией обоих режимов и плавной регулировкой как напряжения, так и тока стабилизации... . Вложения: [164.02 KiB]
Скачиваний: 3598

Последний раз редактировалось Вс май 03, 2009 11:37:41, всего редактировалось 4 раз(а).

 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 10:59:21  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0

Как пример, можете взять вот эту схему.ъ
Если удалить регулируемый стабилитрон, то эта схема будет выдавать на выход максимальное напряжение на которое она способна, а при увеличении тока, будет его ограничивать на нужном уровне... .
Только будьте внимательнее - некоторые транзисторы не правильно указаны по названию... .

Вложения: [10.41 KiB]
Скачиваний: 1427
 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 11:18:29  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0 Если хочется попроще, то можно испльзовать интегральные стабилизаторы в режиме стабилизации тока... .

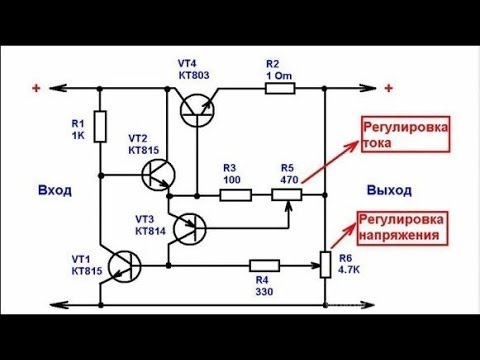

Можно на транзисторах
ИзображениеВложения: [5.35 KiB]
Скачиваний: 1925
[18.7 KiB]
Скачиваний: 1636

Последний раз редактировалось Вс май 03, 2009 11:53:14, всего редактировалось 1 раз.

 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 11:47:03  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0 Вариант индикации протекающего тока...
И схема классического источника тока на инт. стабилизаторе
Может Вам нужен импульсный источник тока на ШИМ...? :)Вложения: [6.67 KiB]
Скачиваний: 1294
[6.38 KiB]
Скачиваний: 1556
 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 12:49:59  Первый раз сказал Мяу!
Зарегистрирован: Вс фев 01, 2009 10:48:11
Сообщений: 22
Рейтинг сообщения: 0

Borodach писал(а):

Может Вам нужен импульсный источник тока на ШИМ...? :)
Огромное спасибо. А как насчет регулировки тока транзистором включённого по схеме с общим эмитером? Смещение подаём на БЭ и регулируем резистором соответственно регулируем ток на КЭ! Вопрос как лучше подобрать транзистор чтобы как можно линейнее изменять ток подачей смещения?  Профиль WWW



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 13:50:38  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0

Попробуйте схему набросать, а то не очень понятно, что Вы хотите сделать... .

 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 16:24:00  Первый раз сказал Мяу!
Зарегистрирован: Вс фев 01, 2009 10:48:11
Сообщений: 22
Рейтинг сообщения: 0

Borodach писал(а):

Попробуйте схему набросать, а то не очень понятно, что Вы хотите сделать... .


Да я вроде понятно изъясняюсь техническим языком
Вот схема если вам так понятнее будет
Изображение  Профиль WWW



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 17:55:47  Мудрый кот Аватар пользователя
Карма: 2
Зарегистрирован: Ср янв 23, 2008 23:11:54
Сообщений: 1867
Откуда: Калининград
Рейтинг сообщения: 0 Wladimir, смотрите вторую схему из поста Бородача, называется "Зарядное устройство-источник тока".
Неудобно ссылаться, нет порядкового номера поста :evil:  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 18:12:12  Генеральный секретарь МЯУ Аватар пользователя
Карма: 51
Зарегистрирован: Пн сен 03, 2007 19:24:27
Сообщений: 16670
Откуда: Россия. Омск.
Рейтинг сообщения: 0

GRAF писал(а):

Неудобно ссылаться, нет порядкового номера поста :evil:
Зато есть кнопка Link, которая даёт ссылку на нужный пост
 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 18:17:20  Модератор Аватар пользователя
Карма: 93
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 19603
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0

Wladimir писал(а):

Borodach писал(а):

Попробуйте схему набросать, а то не очень понятно, что Вы хотите сделать... .


Да я вроде понятно изъясняюсь техническим языком
Вот схема если вам так понятнее будет
Понятно-то оно понятно, но только аналогичные схемы я и выкладывал... .
Вот и уважаемый GRAF туда же отсылает... . :)
Изображение  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 18:27:47  Мудрый кот Аватар пользователя
Карма: 2
Зарегистрирован: Ср янв 23, 2008 23:11:54
Сообщений: 1867
Откуда: Калининград
Рейтинг сообщения: 0

SeregaT, эта кнопка дает ссылку на всю страницу.

 Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс май 03, 2009 20:23:18  Друг Кота Аватар пользователя
Карма: 96
Зарегистрирован: Пт янв 23, 2009 20:20:05
Сообщений: 23887
Откуда: Арья
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)

И всё же, если бы увидеть исходную схему - советы могли бы стать более конкретными... Дело в том, что отдельный стабилизатор тока будет влиять на стабилизатор напряжения, и наоборот... Это не позволит получить хорошие параметры. Ввести же в готовый стабилизатор обратную связь по току, как правило, не так уж и трудно...
