Итак, снова мы на работе, снова вечер и снова как всегда на ночь надо братся что-то делать.Так как колоночки в задних дверях у нас не играют но они рабочии, значит лезем в багажник и достаём блок Лоджик 7 где надобудет перепаять микруху.
Как до туда добратся и ничиго не сломать. Для начала.
Надо вытянуть 4 заглушки которые держат пластмасу.

Тянем.

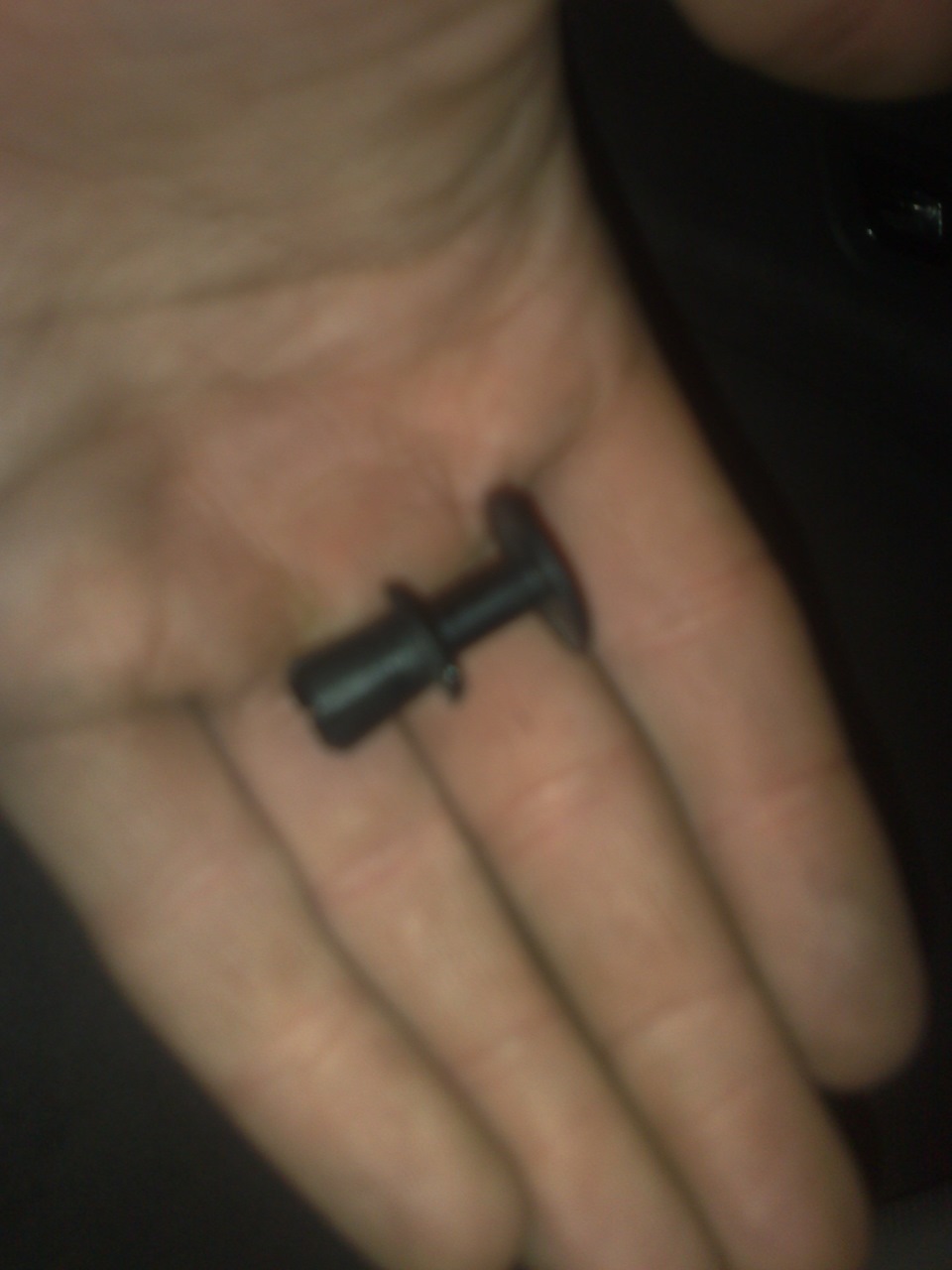

Выглядят они вот так.

Вот она.я незнаю как правильно назвать шпунтик, или как, в общем заглушка :)

И теперь можно снять пластмассовую обшивку.(Тянуть нужно вверх и отсебя.)(хотя как вам удобней:))

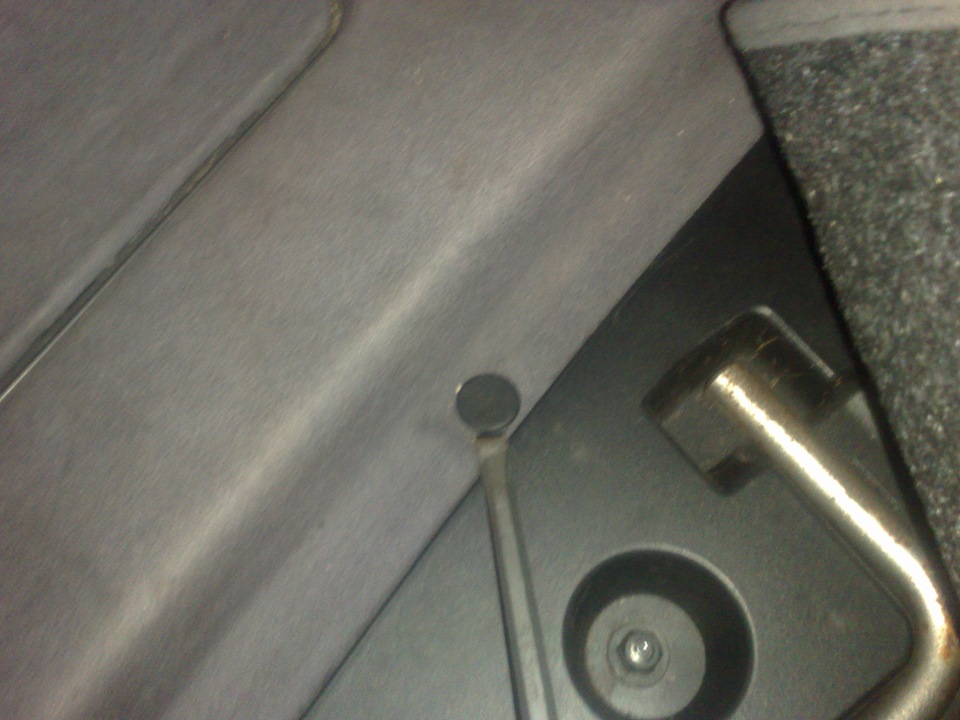

Далее надо вытянуть 3 заглушки внизу декоративной обивки багажника

Берем ченибуть плоское или лучше вилку конешь легче вытянуть.

Одну сверху.

Вот тут.

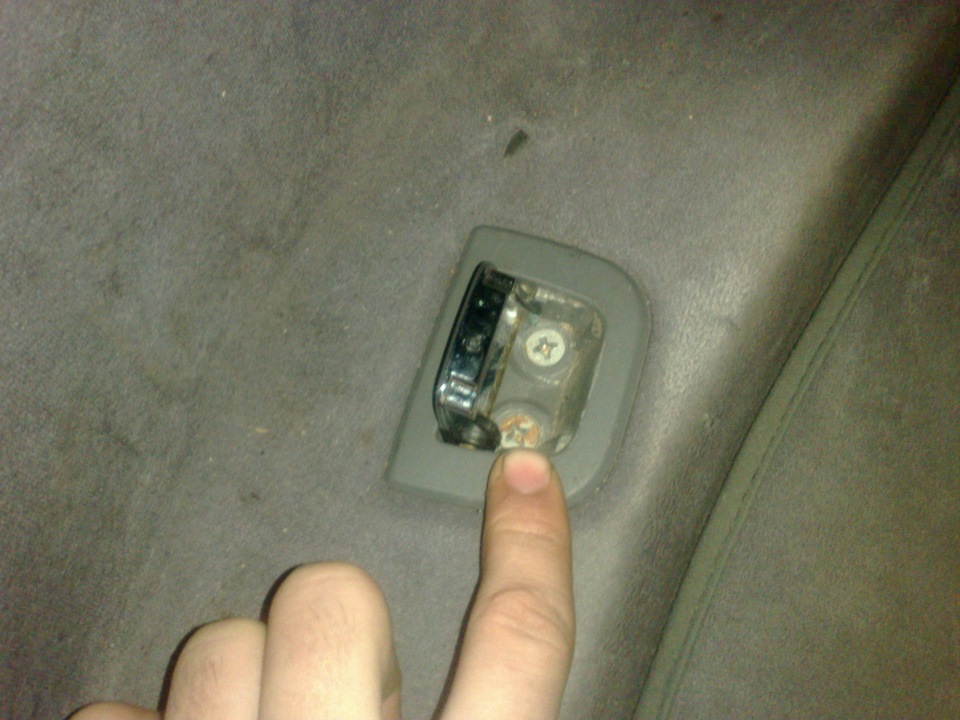

Далее ткрутить 2 болтика под креплением для закрепления груза в багажнике.

Тут.

И сням немного уплотнительную резинку можно вытянуть обшивку.

Достали.(сорри за качество фоткал с старого нокиша)


Перед нами открывается вот такой вот вид, нам нужен блок который стоит диагонально.

общий вид

А вот и то что надо.

Logic7

чтоб его вытянуть нинадо ничиго откручивать просто берем и оттягеваем в сторону(полностью) вот такие вот две фиговинки :)

Вот так вот.

Отсоединяем провода и лоджик 7 у нас в руках.

Вот виновник треска и ваще неработающих колонок :)

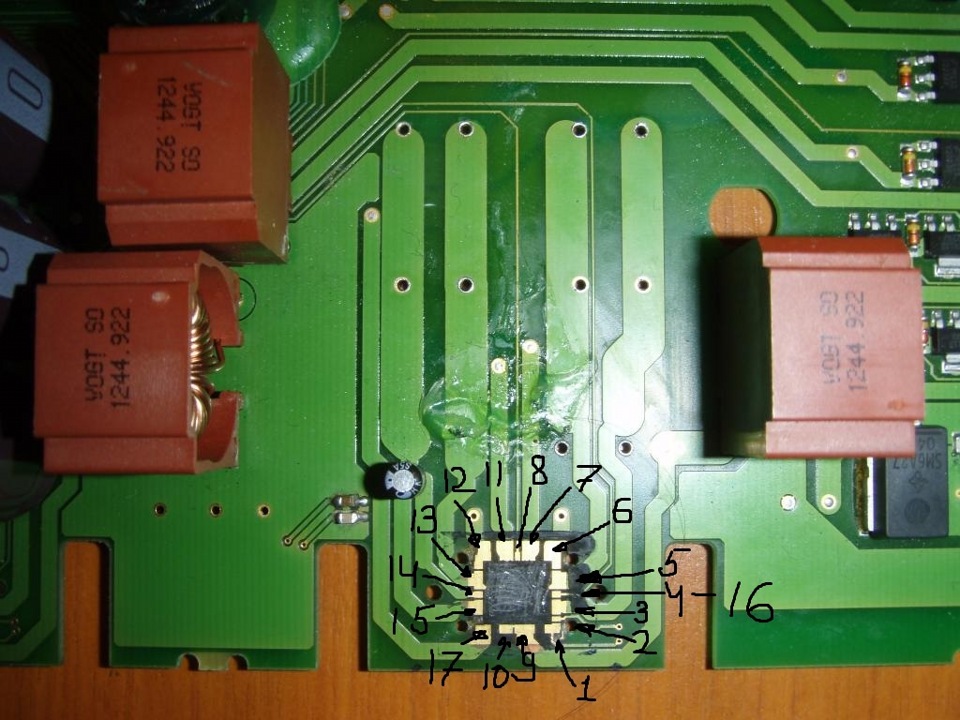

Ну собственно разбираем и ремонтируем Надо перепаять микросхему одну.Разбираем.

Откручиваем два болтика и тянем плату в ту сторону где много свободного места(она очень легко достается)


Ну спаевам все и у нас все айс :)
Одно есть но до меня уже ктото забирался в блок и уже паял тут эти микросхемы :) так что уже были траблы с этим :)

Вот такой вид :)

собираем все обратно и наслаждаемся музыкой :)
Всем спасибо за внимание за терпение :)
С уважением Семакка:)
